产品案例：磷酸铁锂48V280AH-200A电池设计方案

前言：磷酸铁锂 48V280AH-200A 电池，满足特定设备或场景的供电需求。该电池需具备高安全性、高能量密度、长循环寿命以及稳定的放电性能，能在 200A 的放电电流下持续稳定工作，同时 48V 的电压输出符合相关设备的用电标准，280AH 的容量可保证设备较长时间的运行。

一.具体参数及要求

1.电芯设计：采用铁锂280AH大单体电芯,15S1P/48V/280AH的结构设计

钣金外壳1.5m厚度，底壳沉边。螺丝内嵌。

1 放电端： 接 175A 灰色安德森固定在外壳，配对插带线 300mm

2 充电端： 接 50A 灰色安德森固定在外壳。

3 RS485： DB9 母座（带孔的）固定在外壳,定义按照图片。配对插带

线 300mm.线要吹热缩管。标明定义。

4 弱电开关： 开孔 16mm，接 16mm 自锁无灯开关 控制放电 固定在外壳。

5 顶部提手 4 个

8.电路设计要求：工作电流200A，带RS485通讯

1.钣金烤漆外壳加塑胶电池支架和铜镍复合片：根据客户要求设计符合尺寸的钣金外壳，表面黑色烤漆，达到精美，防尘，防震的要求。

      外箱尺寸+开孔图

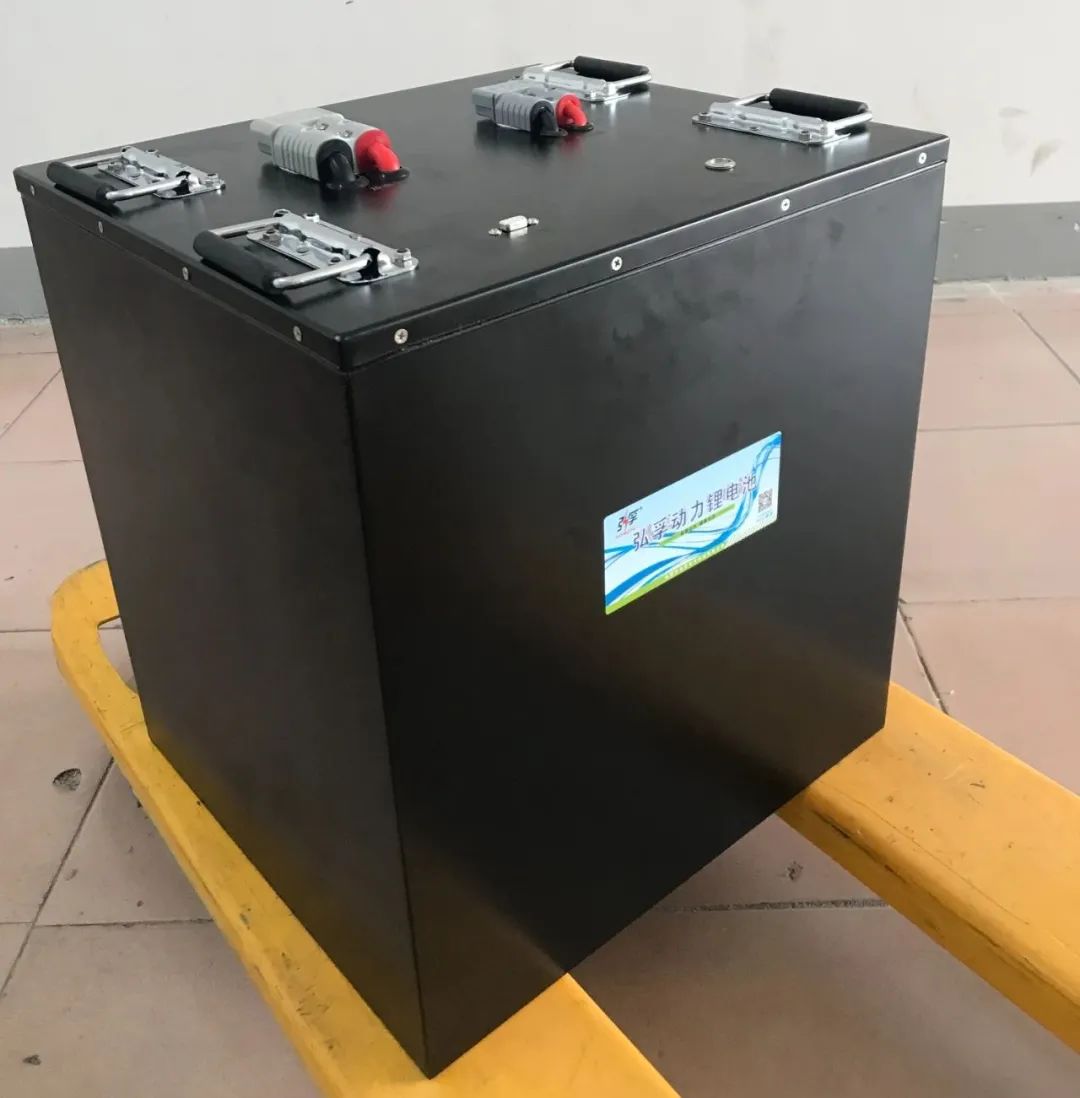

3.成品图片
